Es ist immer noch der Beschädigte. Der neue wird locker 2-3 Wochen Lieferzeit brauchen. Aber ich konnte ein wenig an diesem Üben und die anderen Teile weiter bearbeiten
Time spent: 3hrs

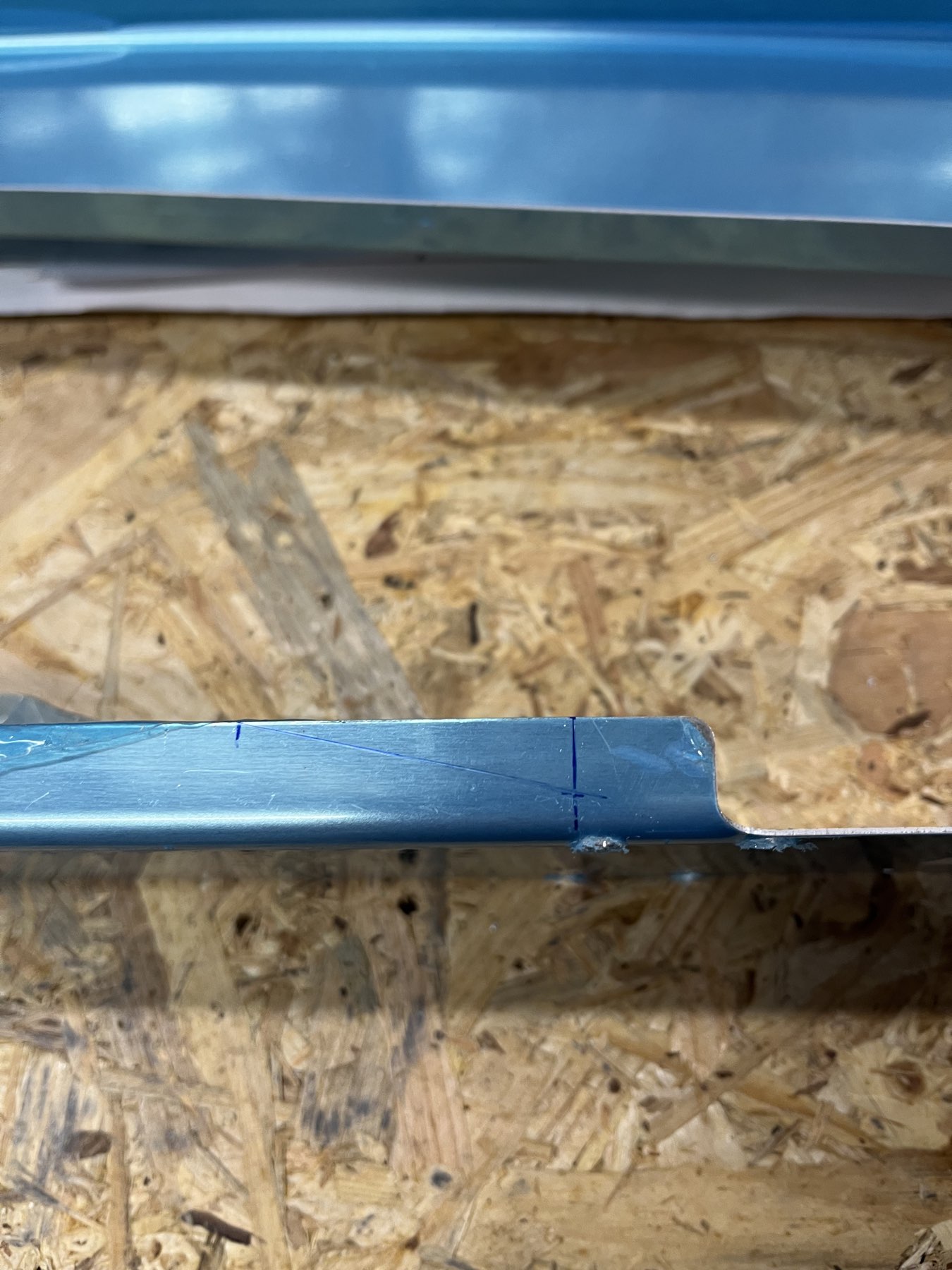

So soll die Flange Linie eigentlich aussehen

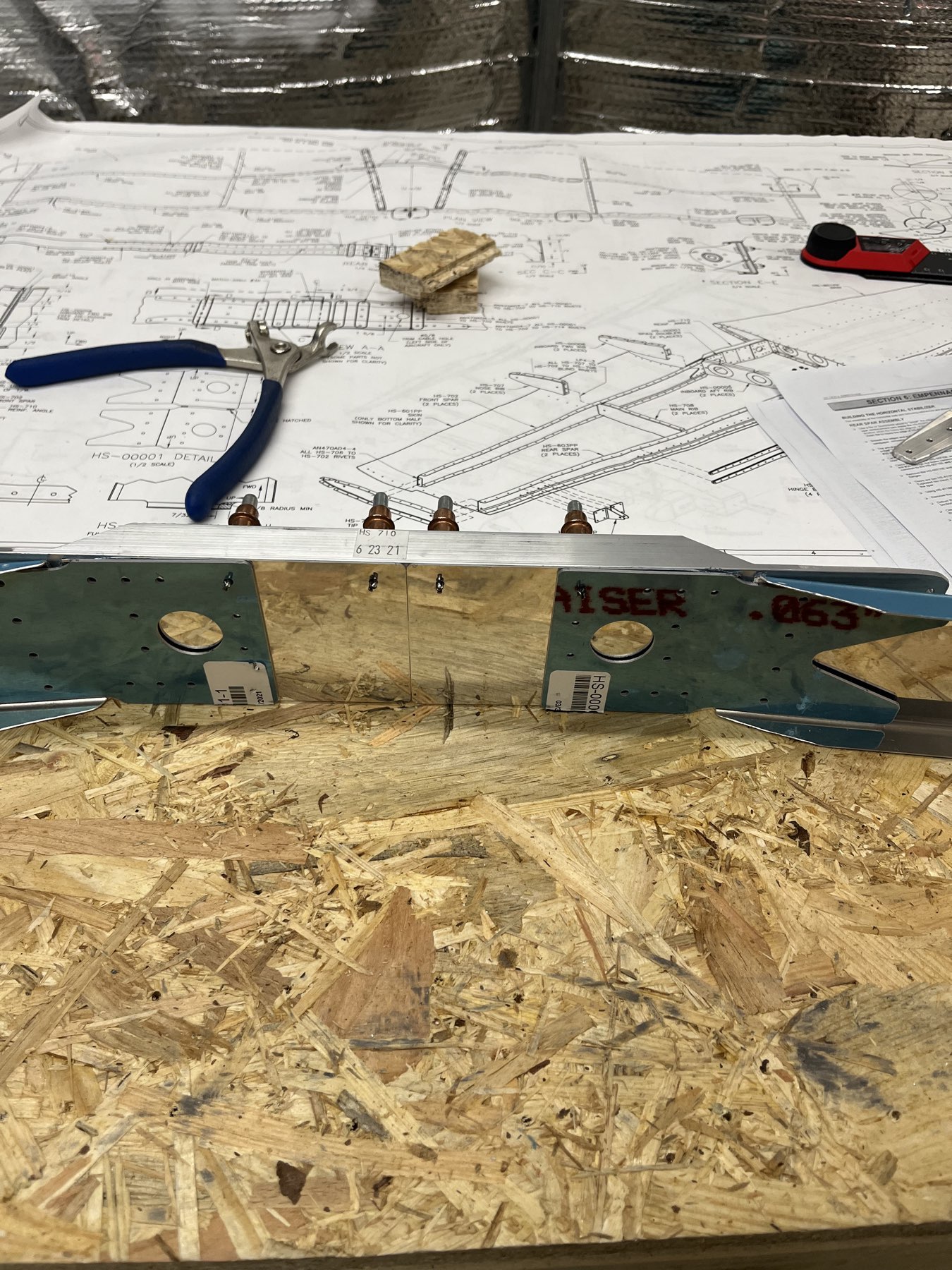

Verstärker Winkel (bisher umgebogen)

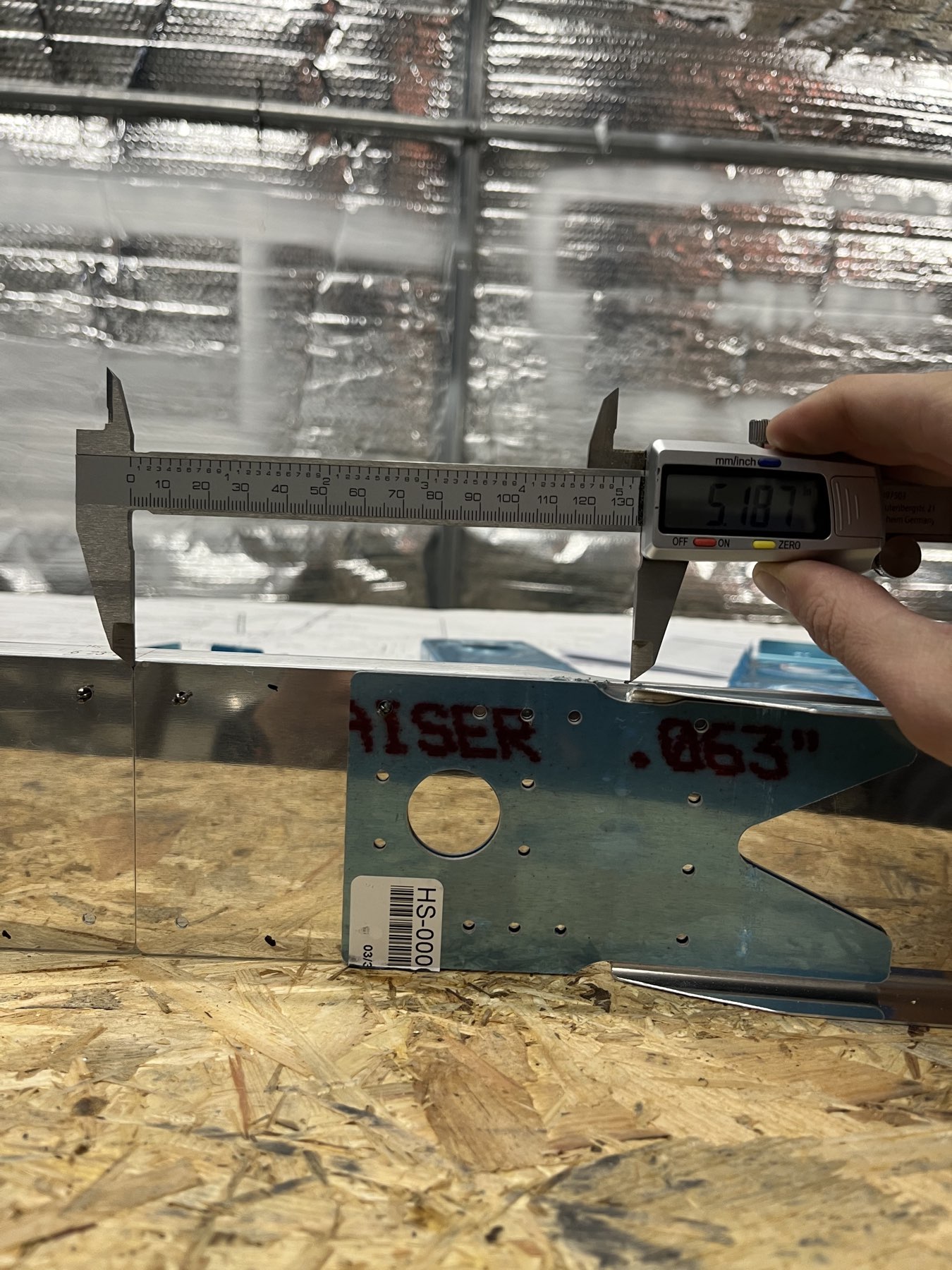

An der Stelle soll lt View B-B die Beugekante sein. Passt so!

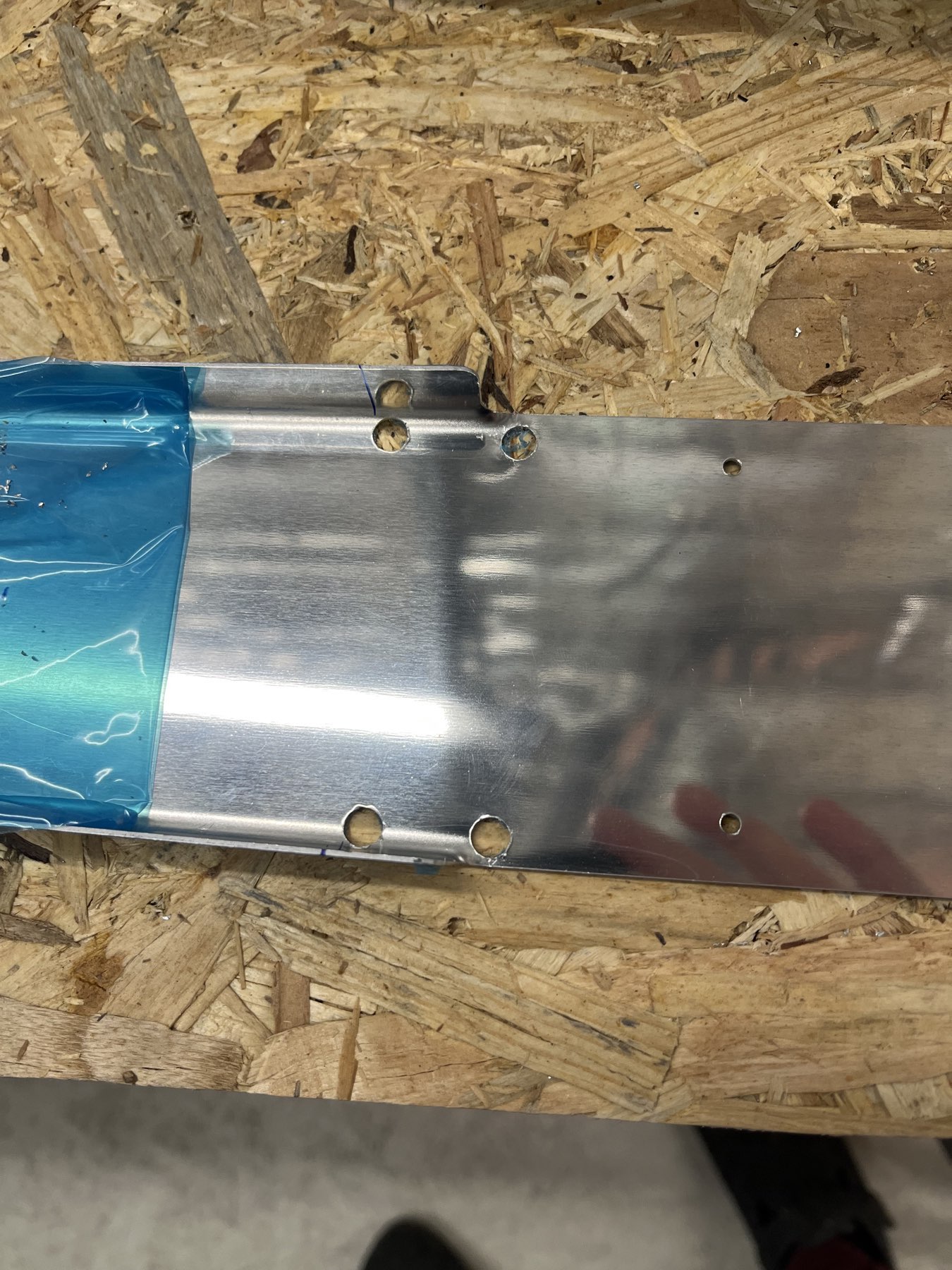

Entlastungsloch gebohrt (diesmal an der richtigen Stelle)

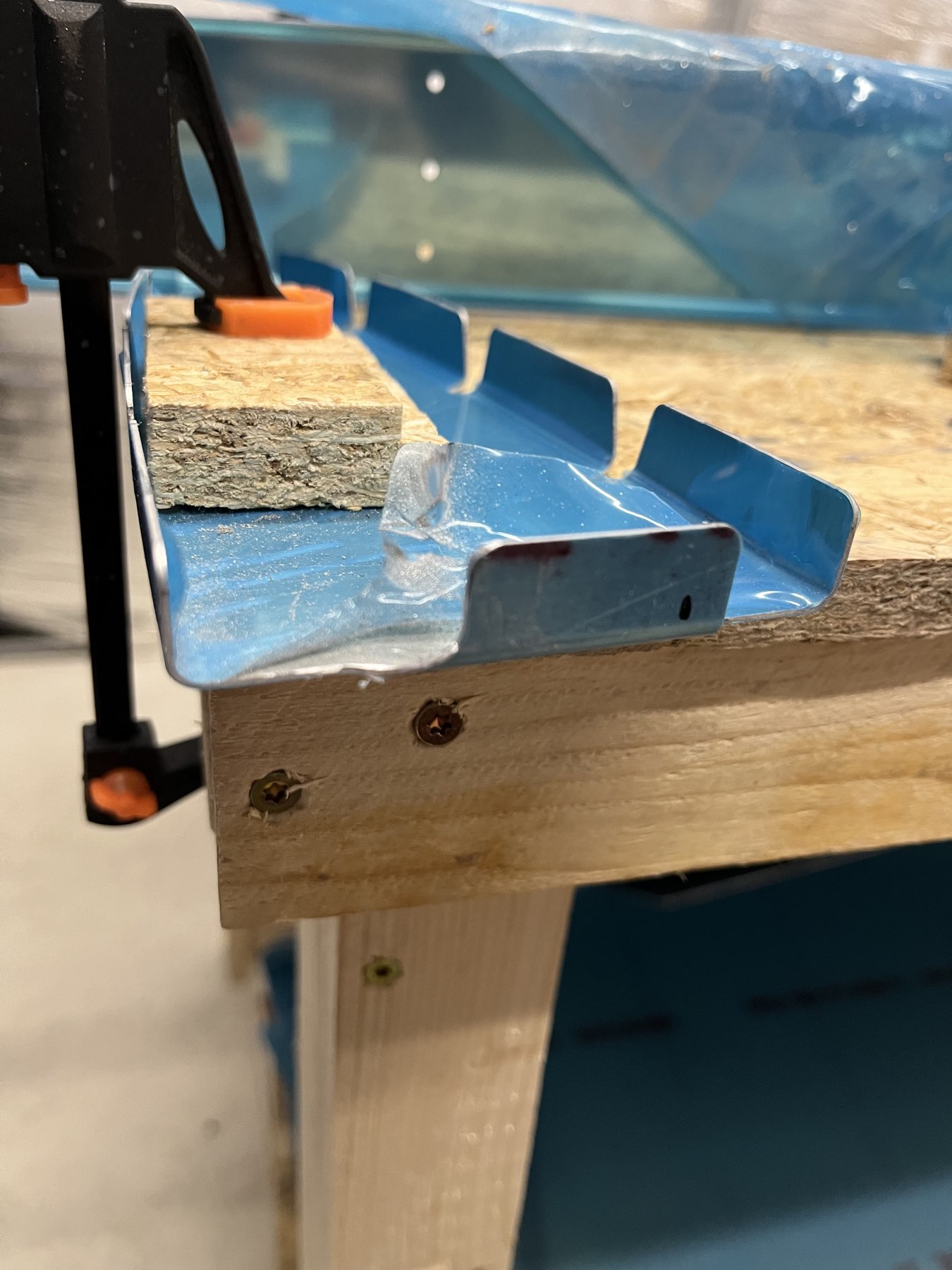

Trimmen der vorderen Rippe, damit sie zwischen den Winkeln passt

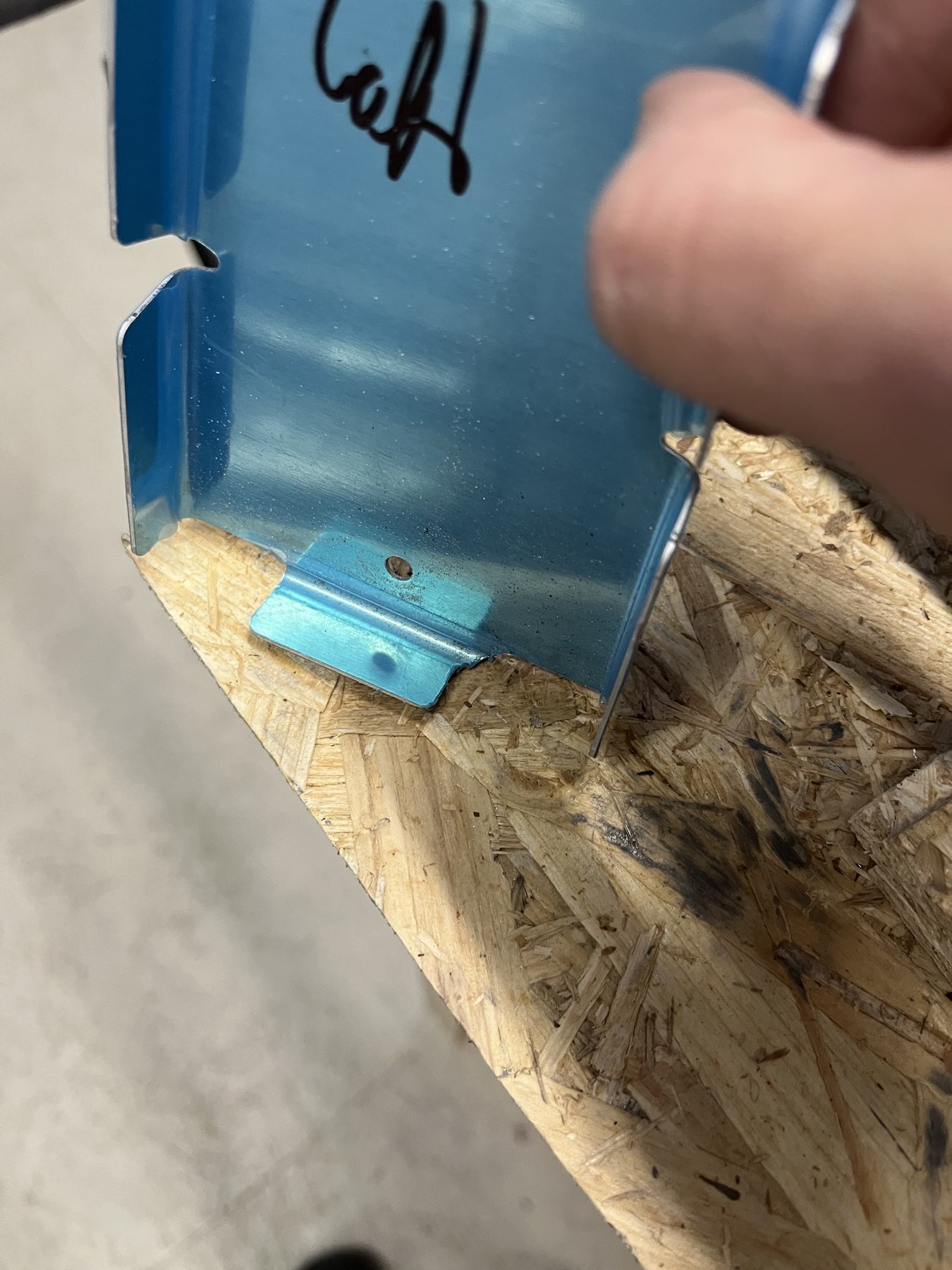

Und abgerundet

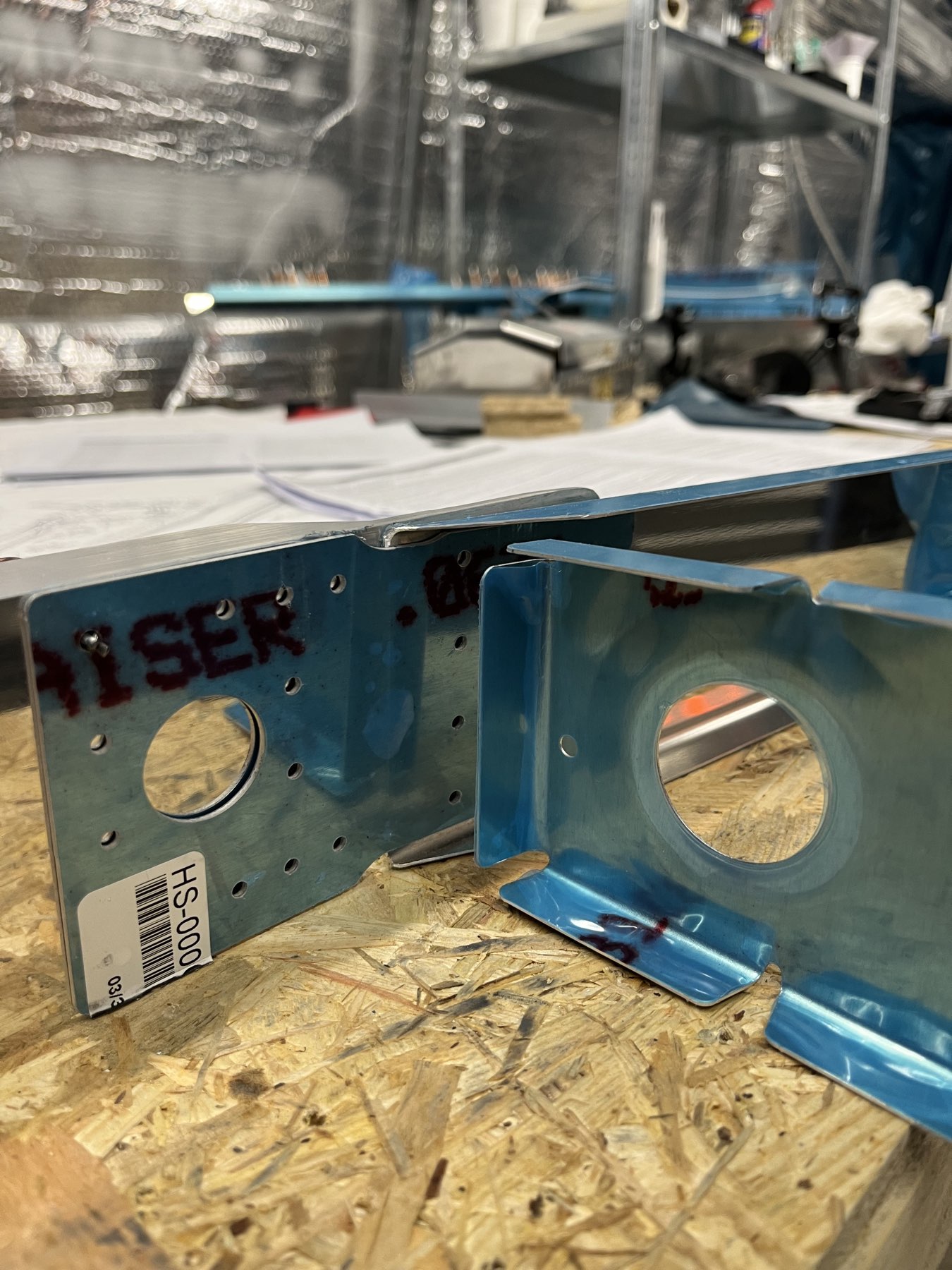

Hier soll die Rippe nicht an die vorgebohrten 4 Löcher angeschlossen werden, sondern es sollen wohl komplett neue Löcher, genau hinter der Beugekante gebohrt werden

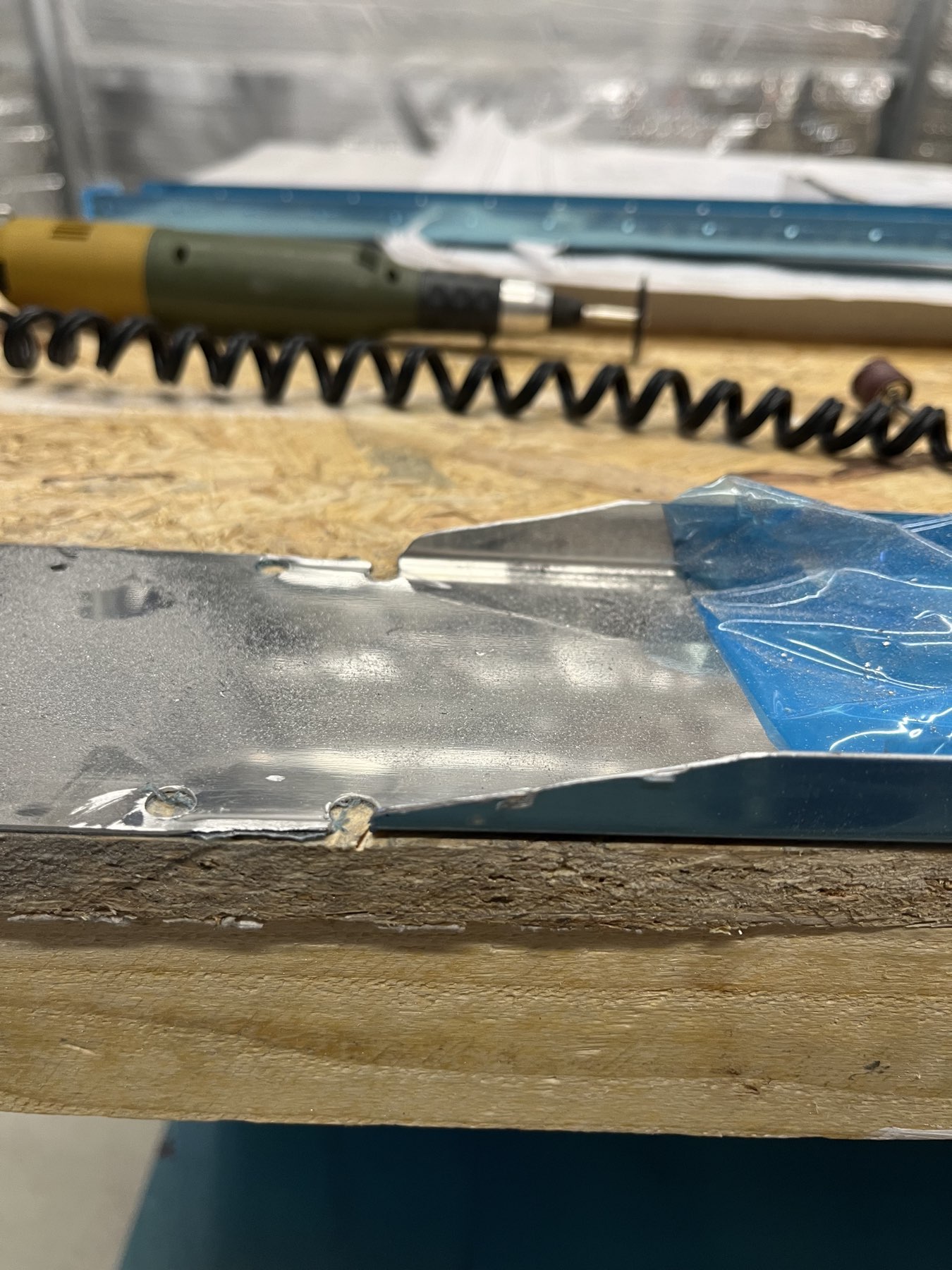

Andere Seite

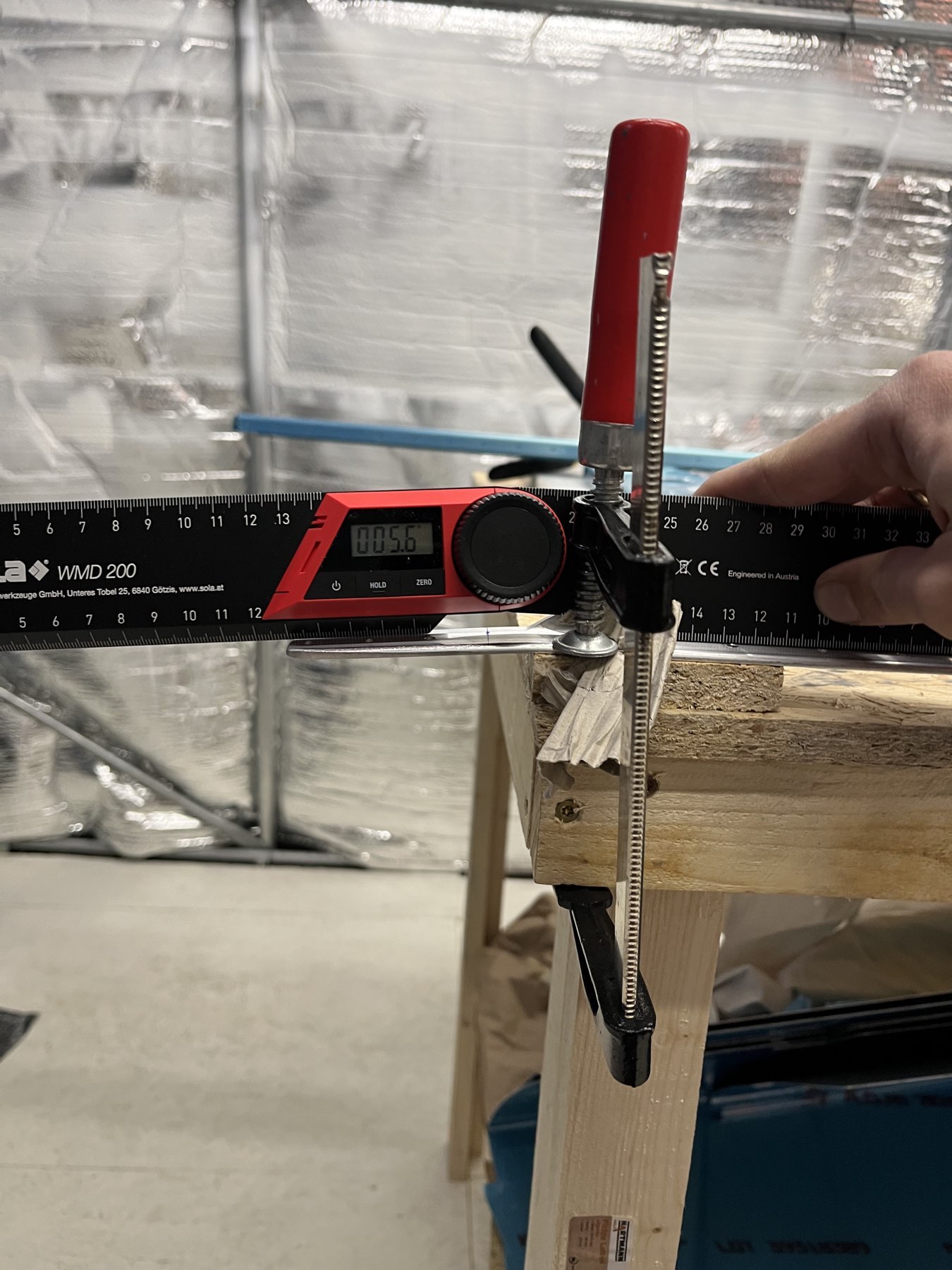

Biegung des Verstärkerwinkels (Reine Handkraft)

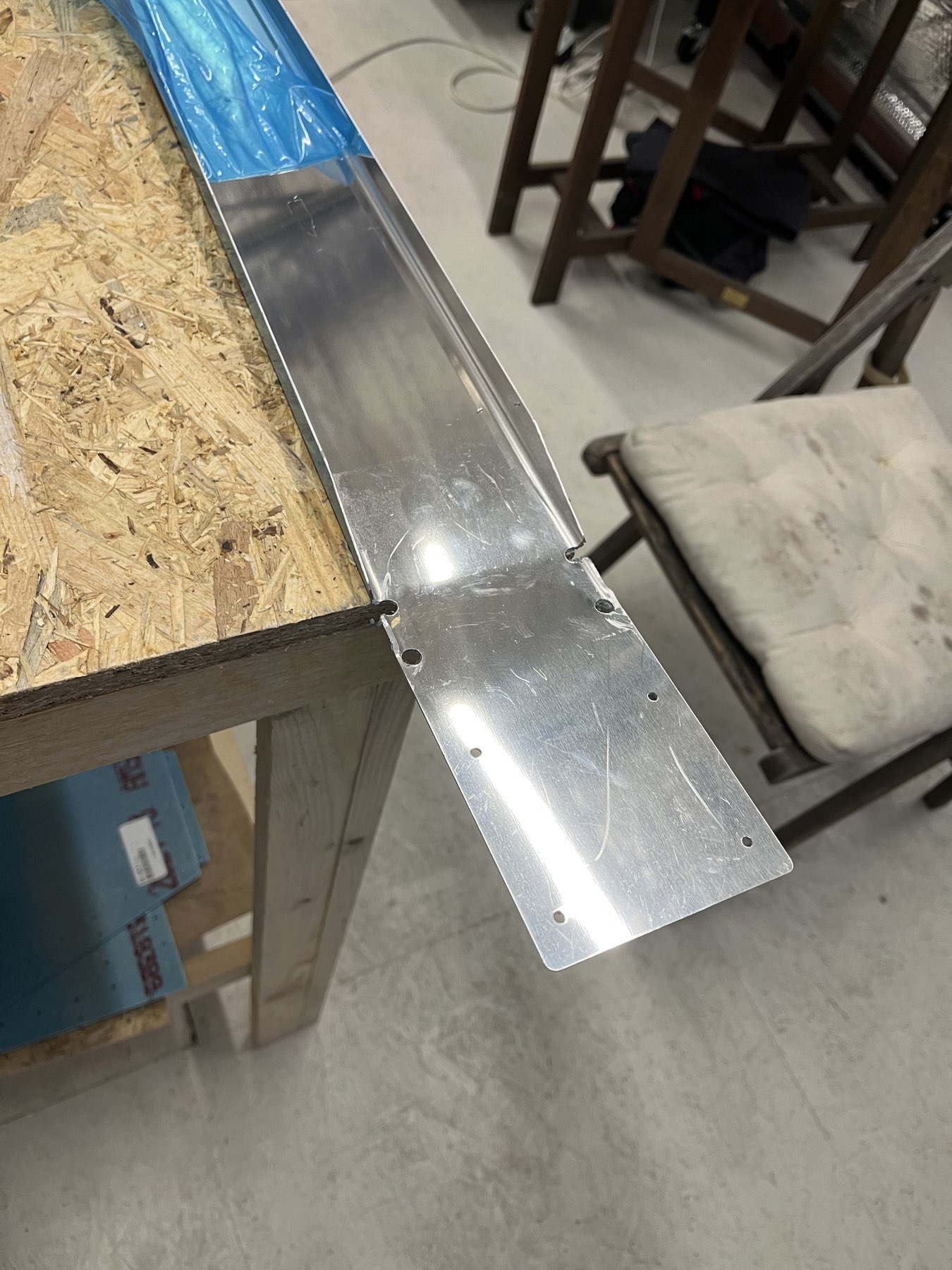

Fertig gebogen

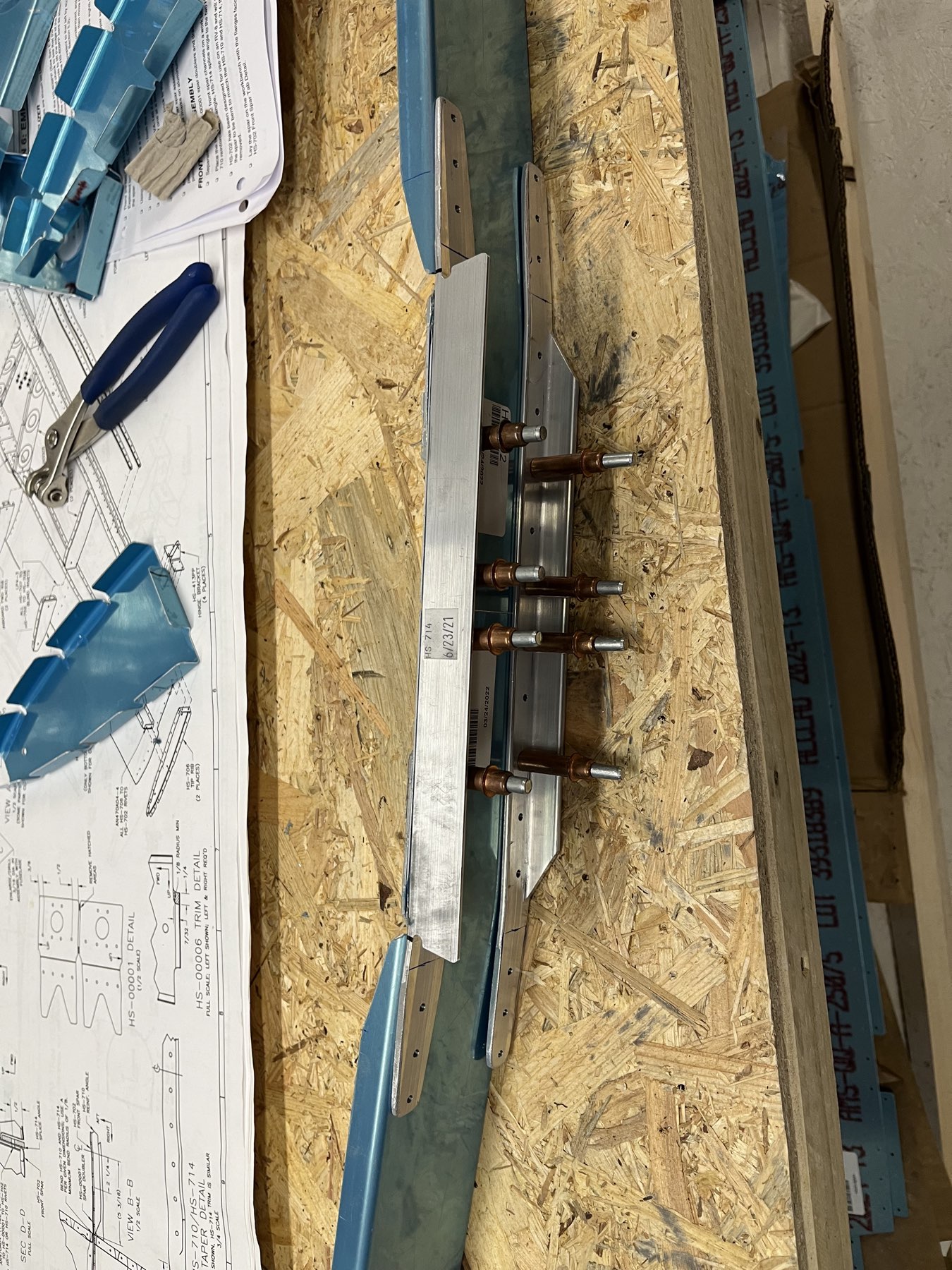

Fertig gebogene Winkel und Spar

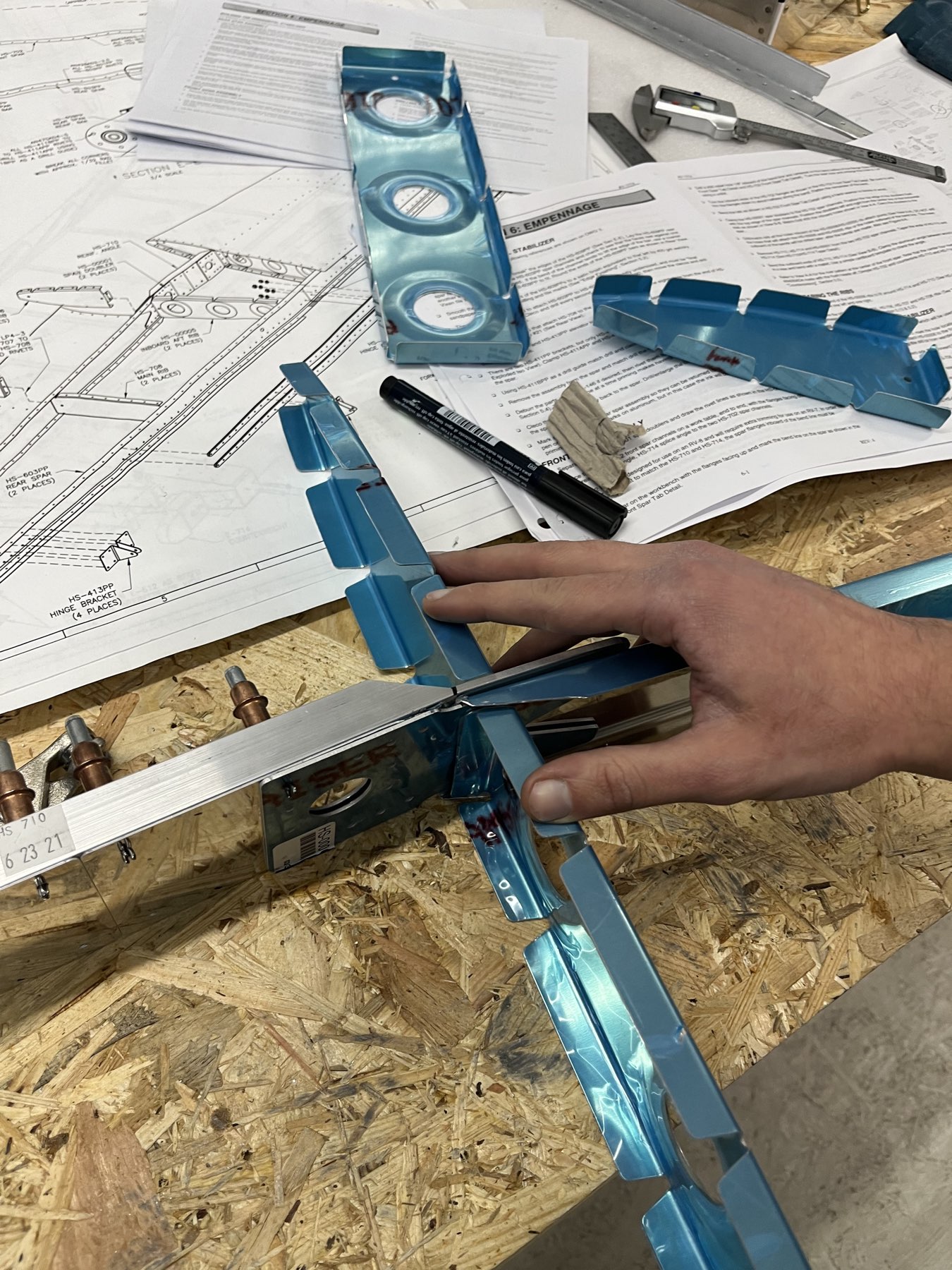

So kommen die Rippen dann ran

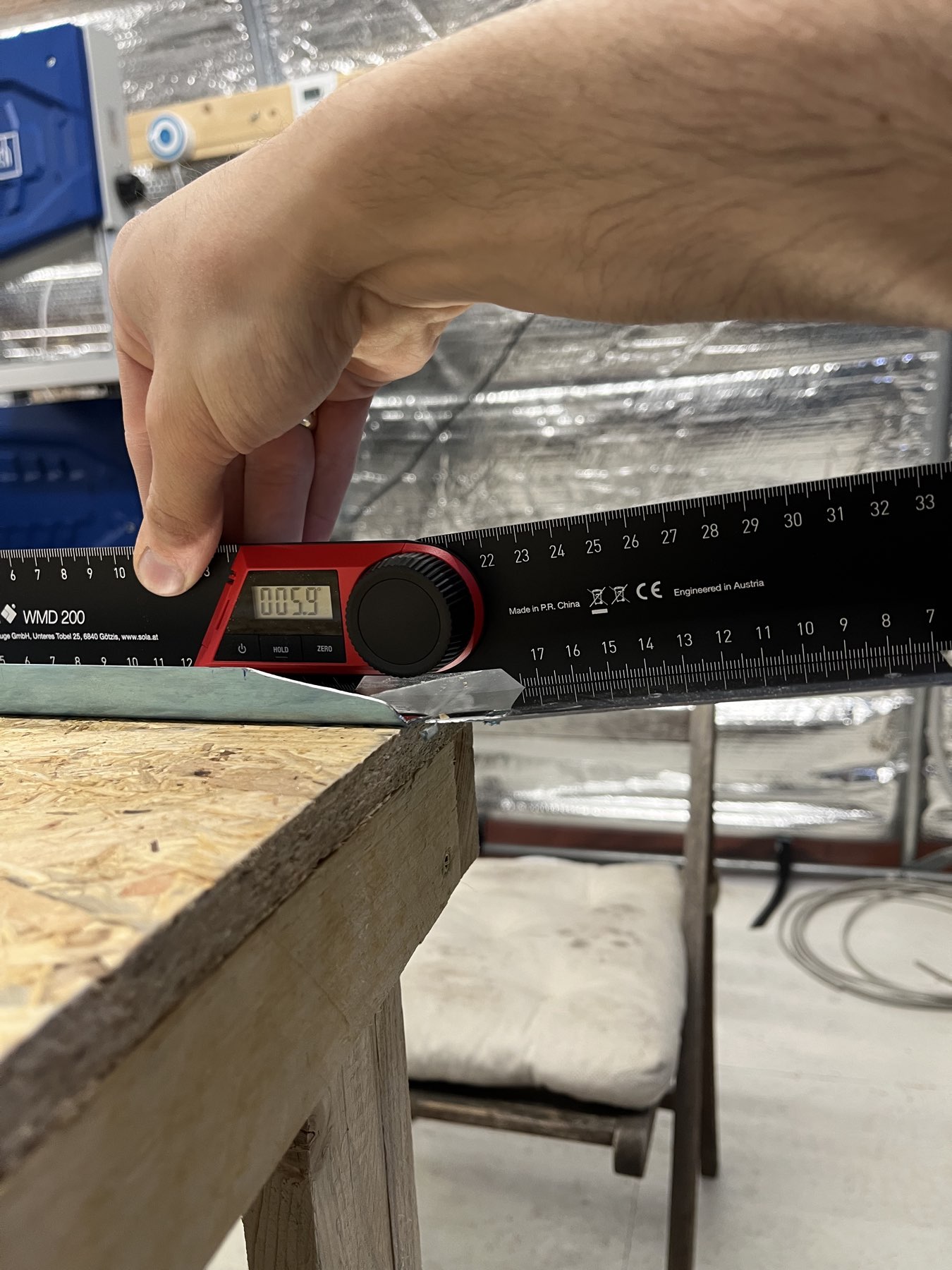

Biegung (soll 6° werden)

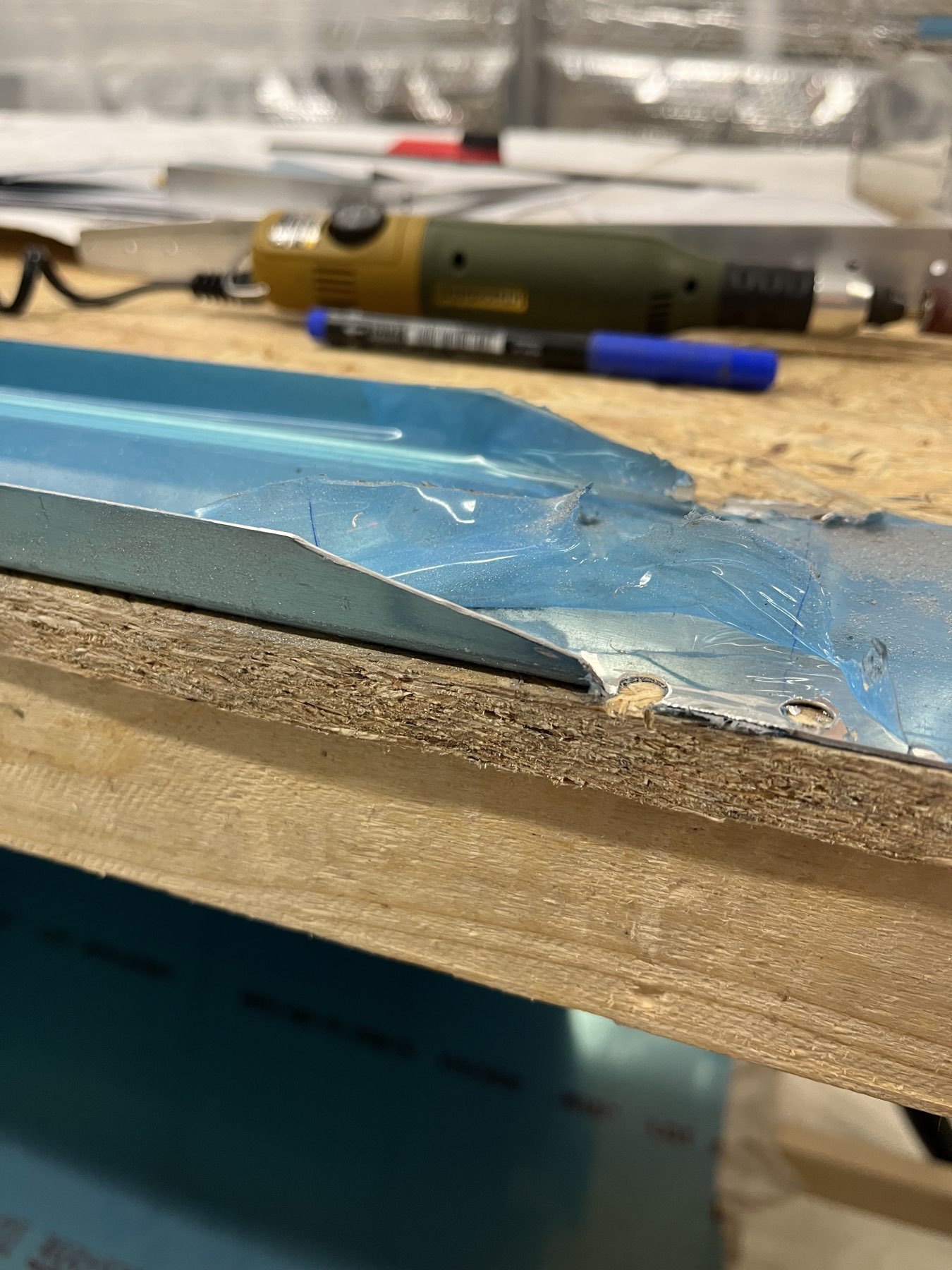

Anderer Spar fertig getrimmt

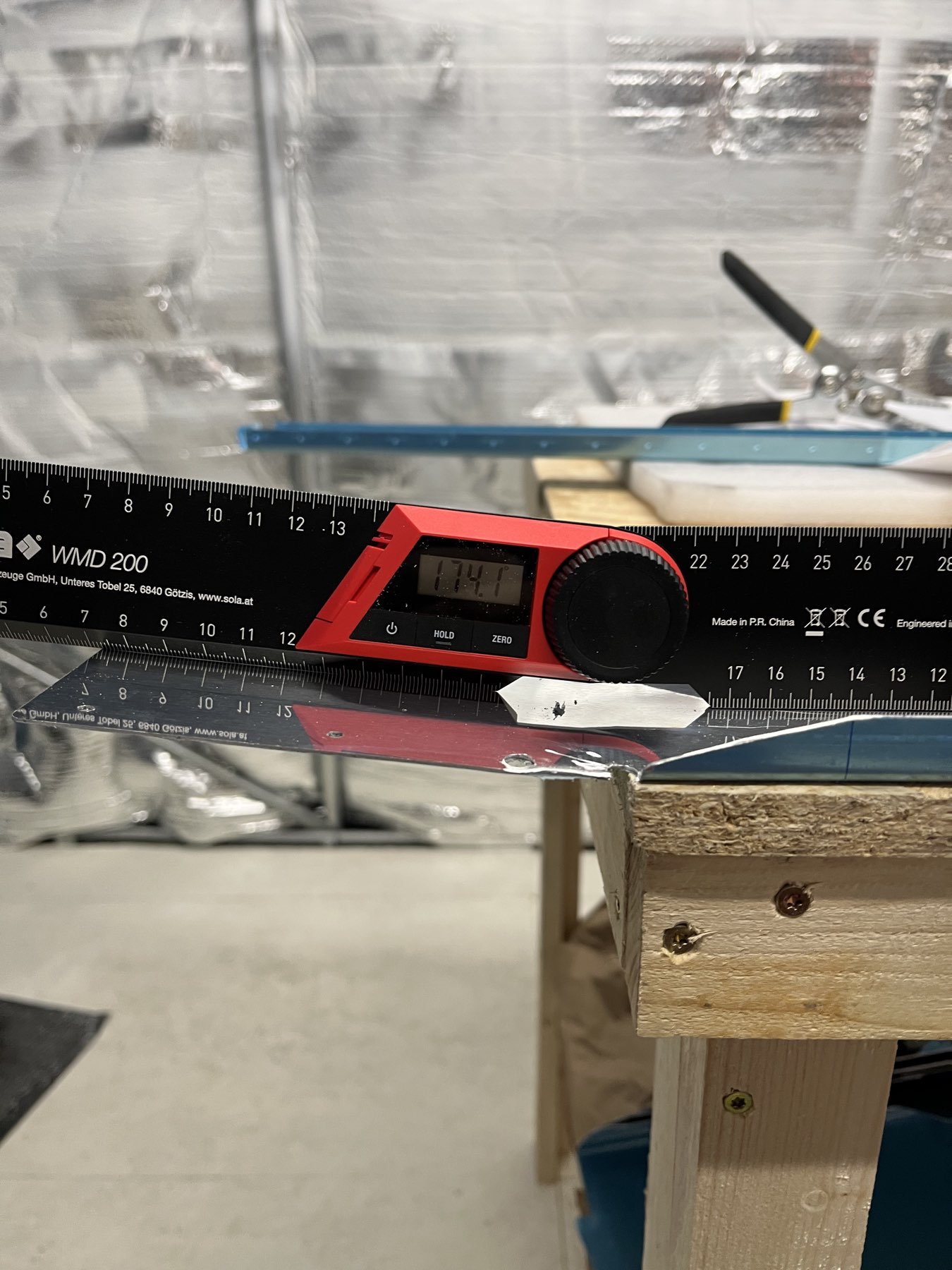

Und gebogen

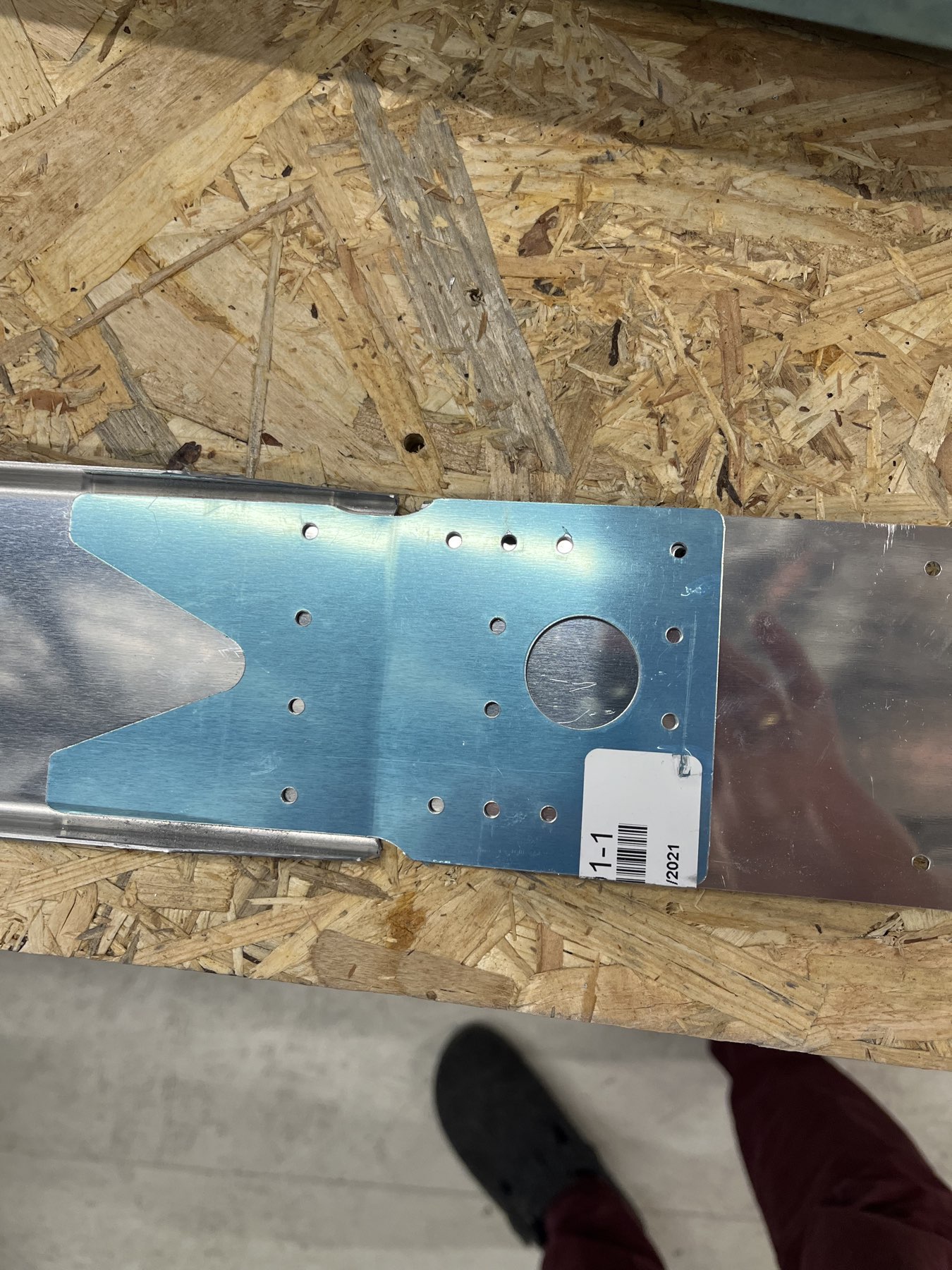

Passt genau zur Biegung vom Doubler (der schon so kam)

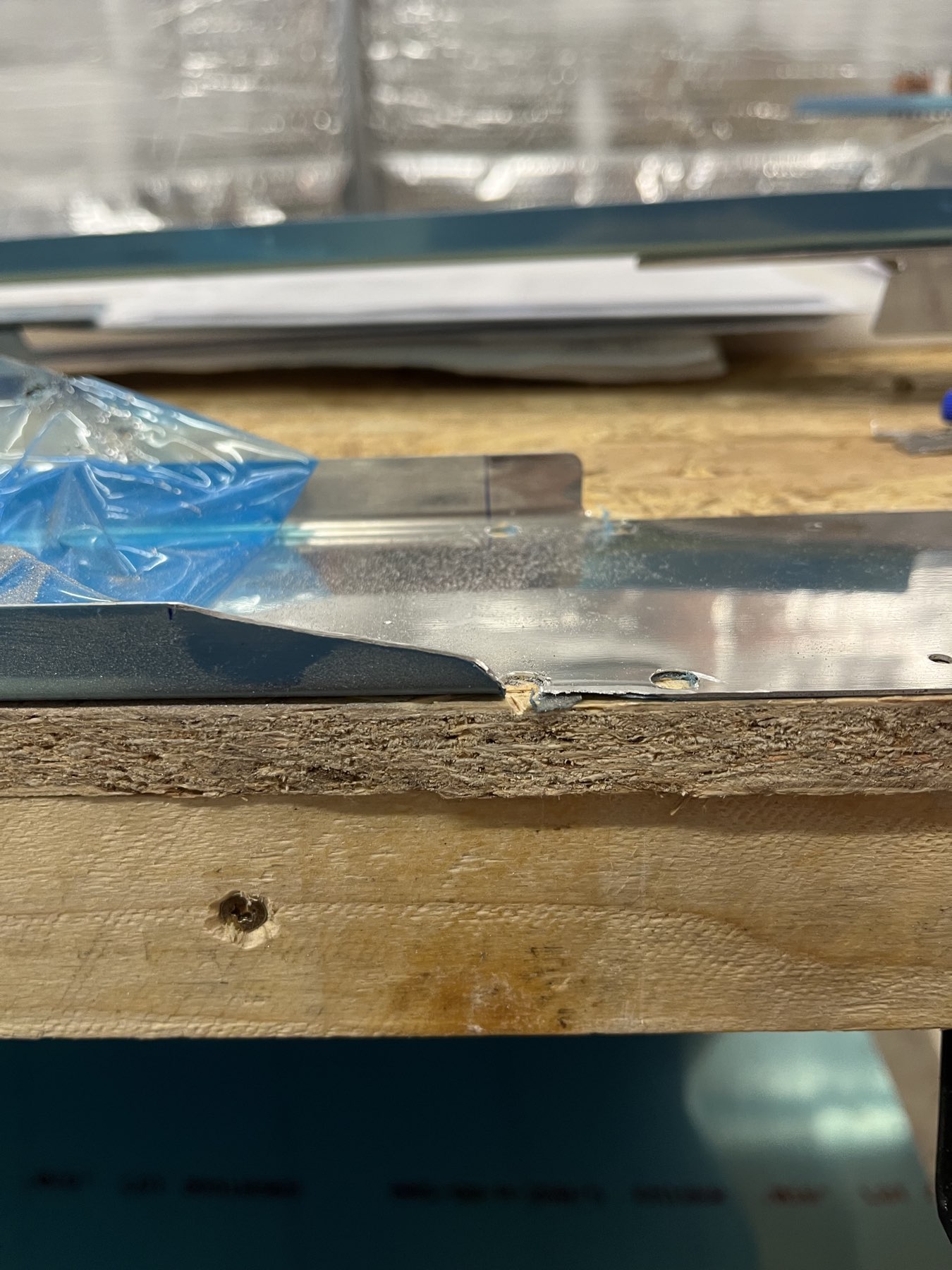

Fertig getrimmt

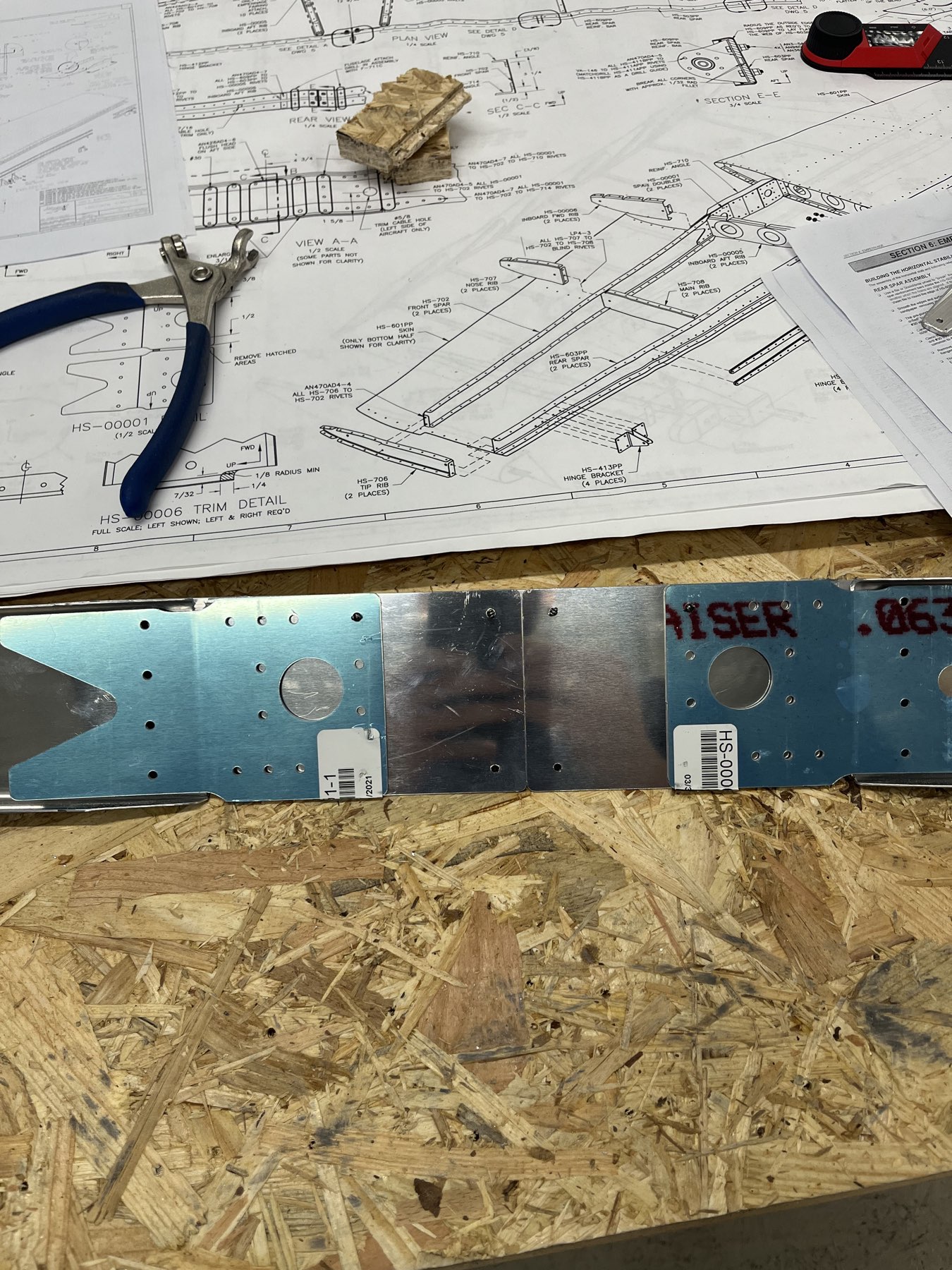

Hier sieht man gut, dass praktisch 4 Löcher fehlen. Die werden wohl erst später match-drilled

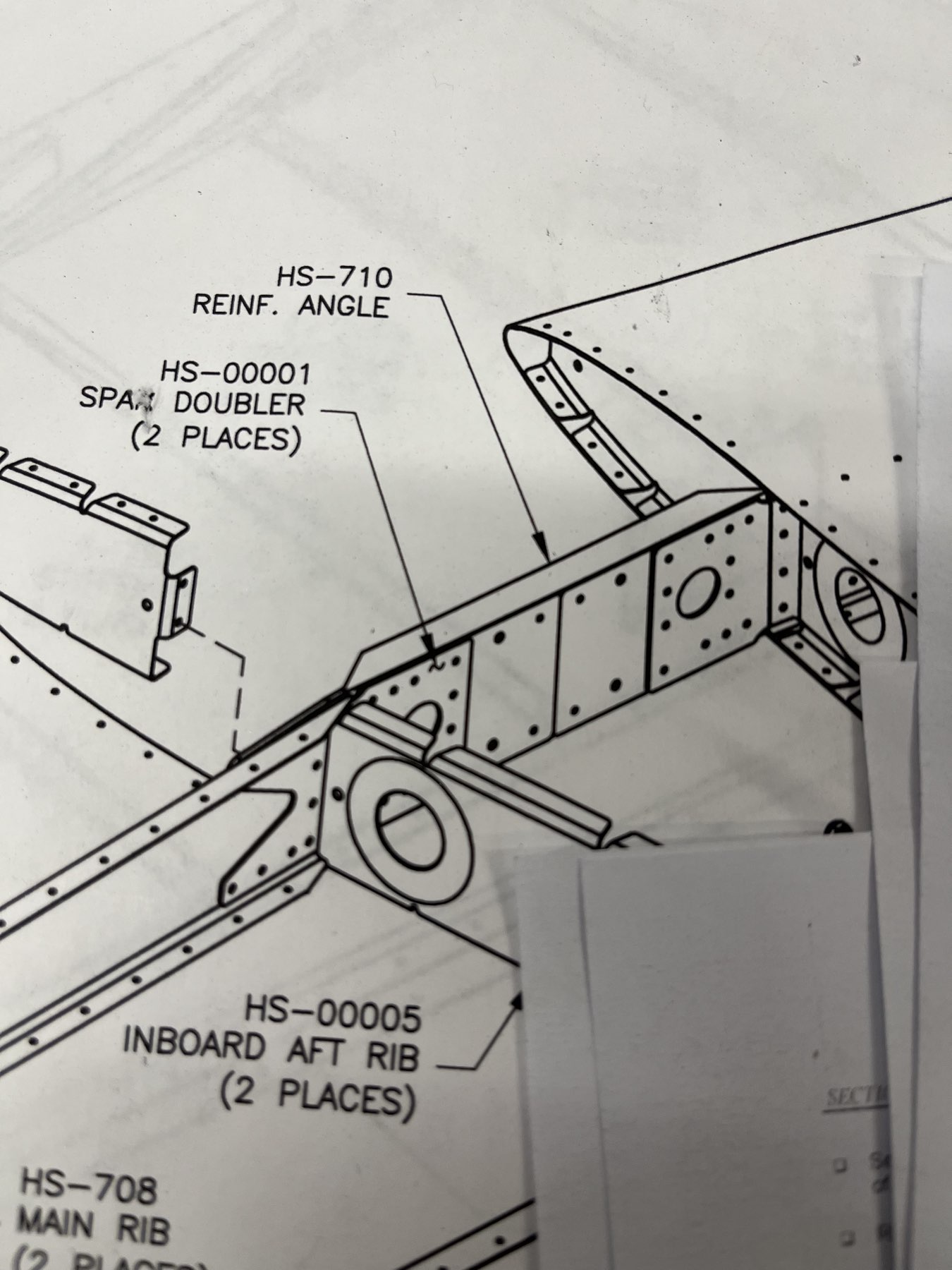

Ich war von den zwei Löchern irritiert. Aber es zeigte sich, dass die Verstärkungswinkel oben und unten ein weiteres Loch haben. Wenn man dieses „match-drilled“ entsteht auf der Gegenseite diese 8 Löcher
